PVC-instortbuis
De PVC-instortbuis wordt door Rensa op maat geleverd en kan op de tunnel gemonteerd worden op de ventieladapter. Tijdens het storten blijft de opening vrij van beton en kan de adapter met een instortspindel nauwkeurig op de tunnelbekisting worden bevestigd.

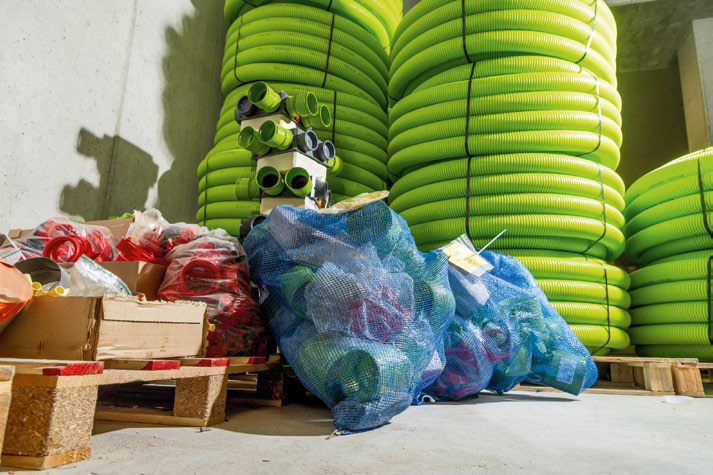

Gebundelde bouwplaatslogistiek
Kanalen, verdeelkasten, ventieladapters en bevestigingsmaterialen worden vooraf verzameld, gecontroleerd en per bouwfase gebundeld. Door de onderdelen afgestemd op verdieping of werkpakket aan te leveren, blijven de materiaalstromen beheersbaar en hoeft de monteur op de bouw niet zelf te zoeken of samen te stellen.

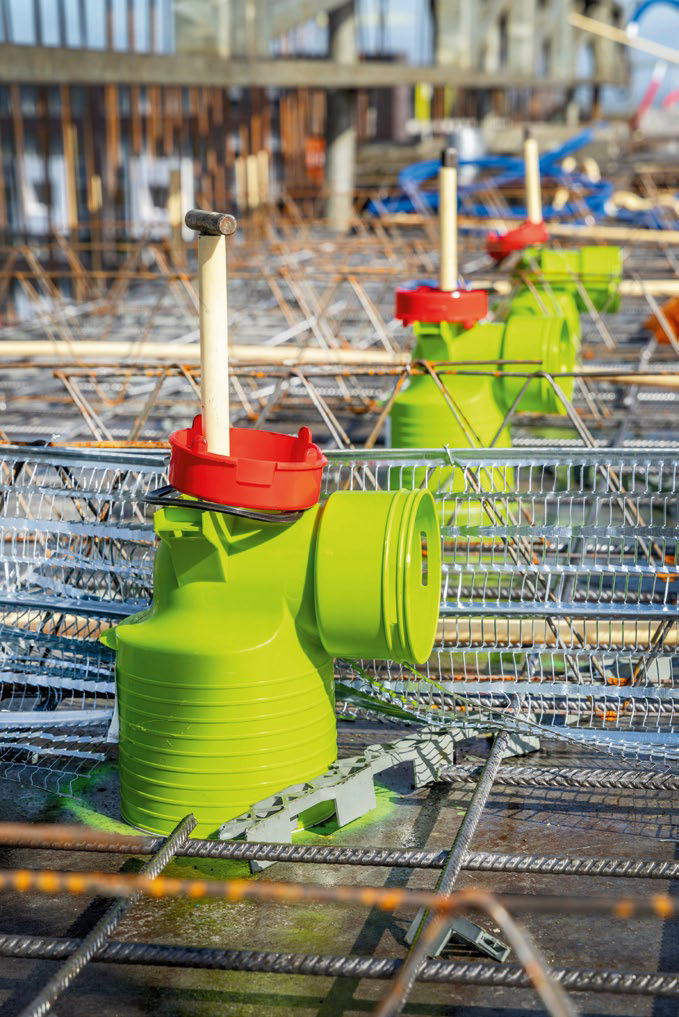

Prefab instortoplossing
De ventieladapter wordt met een instortspindel door het PVC-buisje op de tunnelbekisting vastgetrokken; de rode klikring zorgt voor een trekvaste verbinding van het kanaal in de ventieladapter. Rensa levert deze combinatie voorgemonteerd aan, waardoor maatvoering en montage op de bouwplaats tot een minimum worden beperkt.

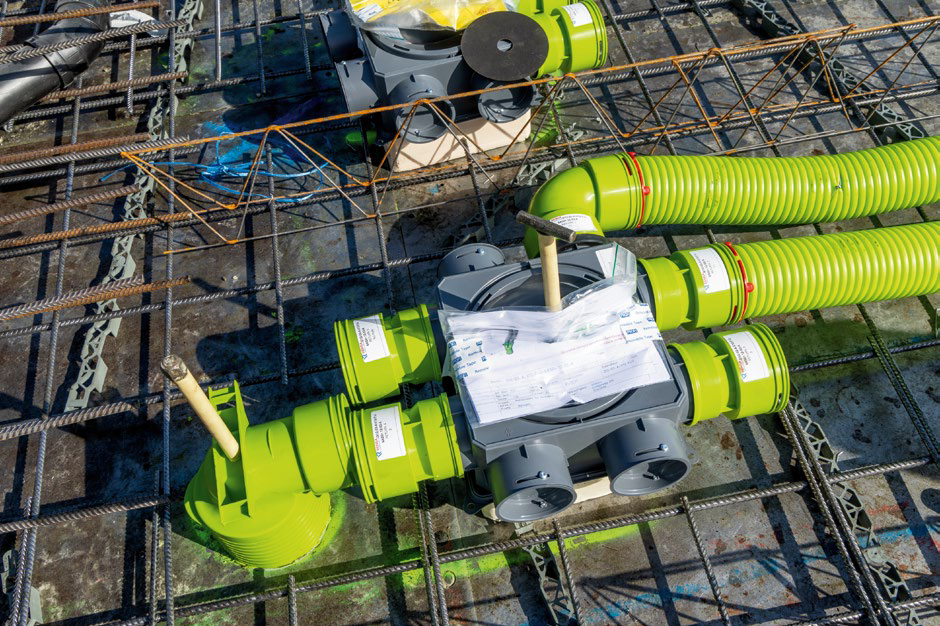

Luchtverdeelkast
De luchtverdeelkast wordt compleet met aangesloten en gelabelde Air Excellent-kanalen in de vloer opgenomen. Op basis van de engineering worden per aansluiting de juiste settings van de restrictieringen bepaald, zodat na montage alleen nog een controlemeting en beperkte naregeling nodig zijn.
Ventielaansluiting (ventieladapter)
De ventieladapter wordt al tijdens de prefabfase op de juiste positie bevestigd. Daardoor bevindt ieder luchtventiel zich na het ontkisten direct op de ontworpen plaats en blijft de luchtweerstand conform ontwerp.
Luchtverdeelkast
In de luchtverdeelkast komen de afzonderlijke luchtkanalen samen; restrictieringen stemmen per aansluiting het luchtvolume af op de berekende waarde. De kast is geschikt voor tunnelbouw en wordt vóór het storten op de tunnelbekisting gemonteerd.
Luchtverdeelkanalen
De vormvaste Air Excellent-luchtkanalen worden direct tussen de wapening opgenomen en ingestort in het beton. Dankzij de lage luchtweerstand en de vaste kanaaldiameter blijft de luchthoeveelheid voorspelbaar en neemt de kans op geluid en drukverlies af.
3
4
2
1

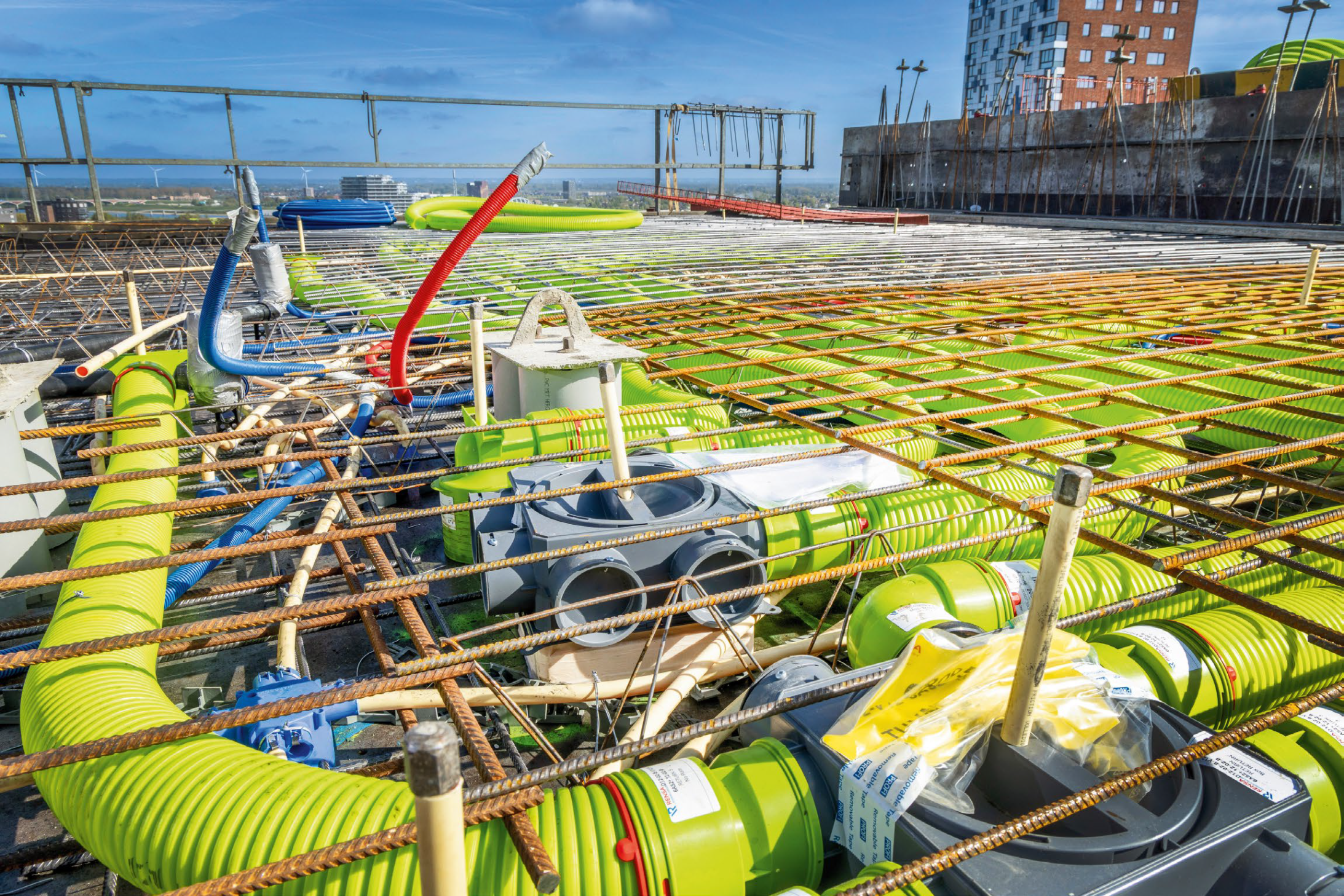

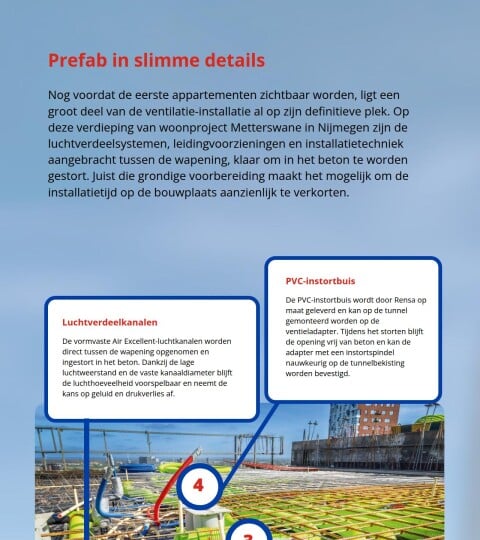

Nog voordat de eerste appartementen zichtbaar worden, ligt een groot deel van de ventilatie-installatie al op zijn definitieve plek. Op deze verdieping van woonproject Metterswane in Nijmegen zijn de luchtverdeelsystemen, leidingvoorzieningen en installatietechniek aangebracht tussen de wapening, klaar om in het beton te worden gestort. Juist die grondige voorbereiding maakt het mogelijk om de installatietijd op de bouwplaats aanzienlijk te verkorten.
Gebundelde bouwplaatslogistiek
Kanalen, verdeelkasten, ventieladapters en bevestigingsmaterialen worden vooraf verzameld, gecontroleerd en per bouwfase gebundeld. Door de onderdelen afgestemd op verdieping of werkpakket aan te leveren, blijven de materiaalstromen beheersbaar en hoeft de monteur op de bouw niet zelf te zoeken of samen te stellen.
Prefab instortoplossing
De ventieladapter wordt met een instortspindel door het PVC-buisje op de tunnelbekisting vastgetrokken; de rode klikring zorgt voor een trekvaste verbinding van het kanaal in de ventieladapter. Rensa levert deze combinatie voorgemonteerd aan, waardoor maatvoering en montage op de bouwplaats tot een minimum worden beperkt.
Luchtverdeelkast
In de luchtverdeelkast komen de afzonderlijke luchtkanalen samen; restrictieringen stemmen per aansluiting het luchtvolume af op de berekende waarde. De kast is geschikt voor tunnelbouw en wordt vóór het storten op de tunnelbekisting gemonteerd.
Ventielaansluiting (ventieladapter)
De ventieladapter wordt al tijdens de prefabfase op de juiste positie bevestigd. Daardoor bevindt ieder luchtventiel zich na het ontkisten direct op de ontworpen plaats en blijft de luchtweerstand conform ontwerp.
PVC-instortbuis
De PVC-instortbuis wordt door Rensa op maat geleverd en kan op de tunnel gemonteerd worden op de ventieladapter. Tijdens het storten blijft de opening vrij van beton en kan de adapter met een instortspindel nauwkeurig op de tunnelbekisting worden bevestigd.
Luchtverdeelkast
De luchtverdeelkast wordt compleet met aangesloten en gelabelde Air Excellent-kanalen in de vloer opgenomen. Op basis van de engineering worden per aansluiting de juiste settings van de restrictieringen bepaald, zodat na montage alleen nog een controlemeting en beperkte naregeling nodig zijn.
Luchtverdeelkanalen
De vormvaste Air Excellent-luchtkanalen worden direct tussen de wapening opgenomen en ingestort in het beton. Dankzij de lage luchtweerstand en de vaste kanaaldiameter blijft de luchthoeveelheid voorspelbaar en neemt de kans op geluid en drukverlies af.
Nog voordat de eerste appartementen zichtbaar worden, ligt een groot deel van de ventilatie-installatie al op zijn definitieve plek. Op deze verdieping van woonproject Metterswane in Nijmegen zijn de luchtverdeelsystemen, leidingvoorzieningen en installatietechniek aangebracht tussen de wapening, klaar om in het beton te worden gestort. Juist die grondige voorbereiding maakt het mogelijk om de installatietijd op de bouwplaats aanzienlijk te verkorten.
